Kit de motorisation radio solaire pour volet roulant 40 kg - tube OCTO Ø 60 mm - 20 Nm
(0)
Référence : SU9200
- Kit de motorisation solaire complet avec tube octogonal Ø 60 mm
- Motorisation radio solaire (avec télécommande radio fournie)
- Couple du moteur : 20 Nm
- Capacité de levage tablier : 40 kg max
- Largeur de la baie : de 780 mm à 2 800 mm
- Réglage des fins de courses : manuel par télécommande
- Garantie : 2 ans
En stock
Livraison sous 3 à 5 jours
369,38 €
TTC
313,98 €
TTC
Ou 3x 104.66 € sans frais
Description
Ce kit de rénovation solaire complet est destiné à la motorisation d'un volet roulant de 40 kg maximum.
Le moteur radio solaire, placé dans un tube octogonal télescopique de 60 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm fournies dans le kit.
Pour des lames de 14 mm, utiliser les attaches WKH883C à visser (non fournies dans le kit).
Il est commandé par une télécommande radio à 3 boutons également fournie dans le kit.
Le réglage des fins de courses, très facile, se fait manuellement par télécommande.
Sécurité, silence et confort sont respectés.
Nous vous recommandons l'utilisation des butées WKH138.
Calcul du poids du tablier :
- Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
- Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²
Limites dimensionnelles :
• Montage traditionnel :
- Tube 1 uniquement = largeur baie de 780 mm à 1 590 mm
- Tube 1 + tube 2 = largeur baie de 1 590 mm à 2 800 mm
• Montage rénovation :
- Tube 1 uniquement = largeur baie de 860 mm à 1 590 mm
- Tube 1 + tube 2 = largeur baie de 1 590 mm à 2 800 mm
Choix des attaches :
- Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
- Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (utiliser les attaches WKH883C à visser).

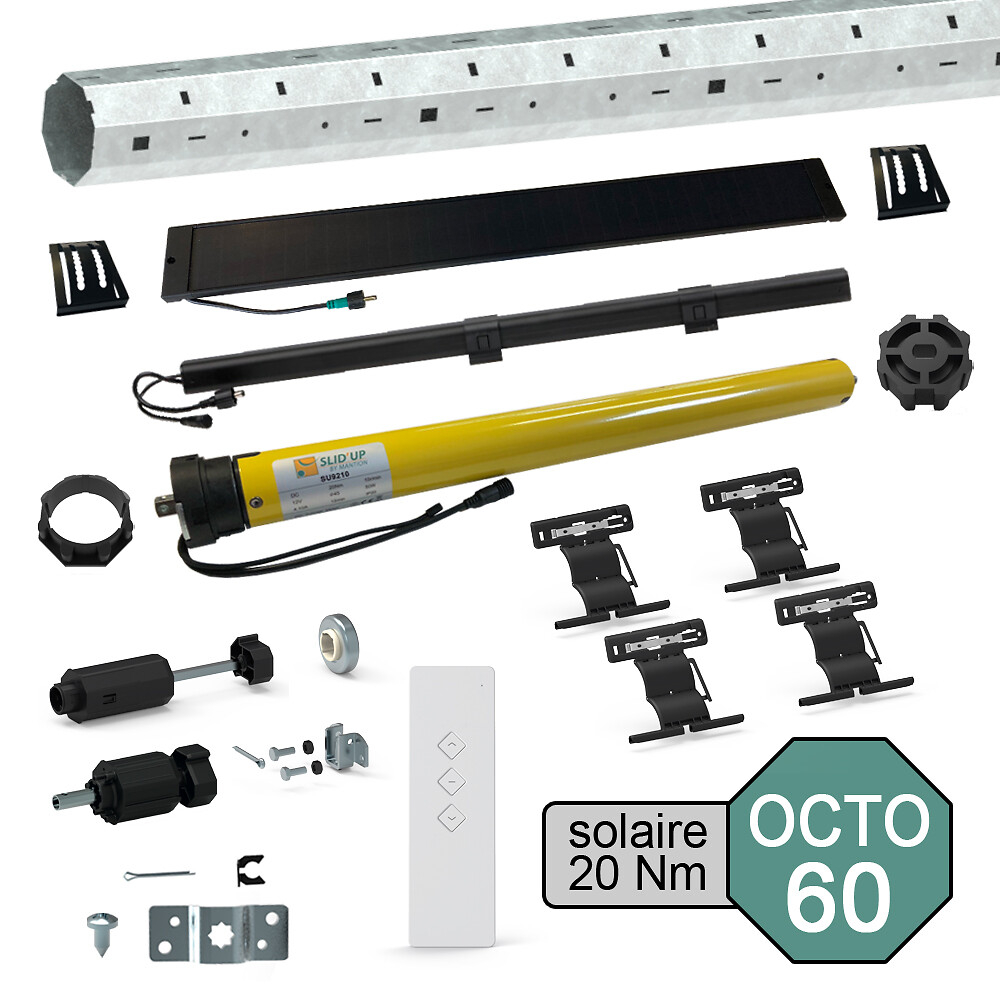

Contenu du kit :
- 1 moteur radio solaire Ø 45 mm 20 Nm (pour volet roulant de 40 kg max)
- 1 tube octogonal télescopique recoupable Ø 60 mm
- 1 kit adaptateur moteur Ø 45 mm pour tube octogonal Ø 60 mm
- 1 batterie 12 V 5100 mAh
- 1 panneau solaire extérieur
- 1 télécommande radio 3 boutons (ref SU9240)
- 1 rallonge de 3 m pour panneau solaire (ref SU9250)
- 1 support moteur (ref SU9270)
- 4 attaches à clipper pour lames de 8 mm (ref WKH880G) (pour des lames de 14 mm, utiliser les attaches WKH883C à visser)
- 1 embout d'axe renforcé type traditionnel pour tube octogonal Ø 60 mm + support
- 1 embout d'axe renforcé type rénovation pour tube octogonal Ø 60 mm crabot femelle + roulement
- 2 vis M3,5x13
Le moteur radio solaire, placé dans un tube octogonal télescopique de 60 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm fournies dans le kit.
Pour des lames de 14 mm, utiliser les attaches WKH883C à visser (non fournies dans le kit).
Il est commandé par une télécommande radio à 3 boutons également fournie dans le kit.
Le réglage des fins de courses, très facile, se fait manuellement par télécommande.
Sécurité, silence et confort sont respectés.
Nous vous recommandons l'utilisation des butées WKH138.
Calcul du poids du tablier :
- Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
- Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²
Limites dimensionnelles :
• Montage traditionnel :
- Tube 1 uniquement = largeur baie de 780 mm à 1 590 mm
- Tube 1 + tube 2 = largeur baie de 1 590 mm à 2 800 mm
• Montage rénovation :
- Tube 1 uniquement = largeur baie de 860 mm à 1 590 mm
- Tube 1 + tube 2 = largeur baie de 1 590 mm à 2 800 mm
Choix des attaches :
- Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
- Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (utiliser les attaches WKH883C à visser).

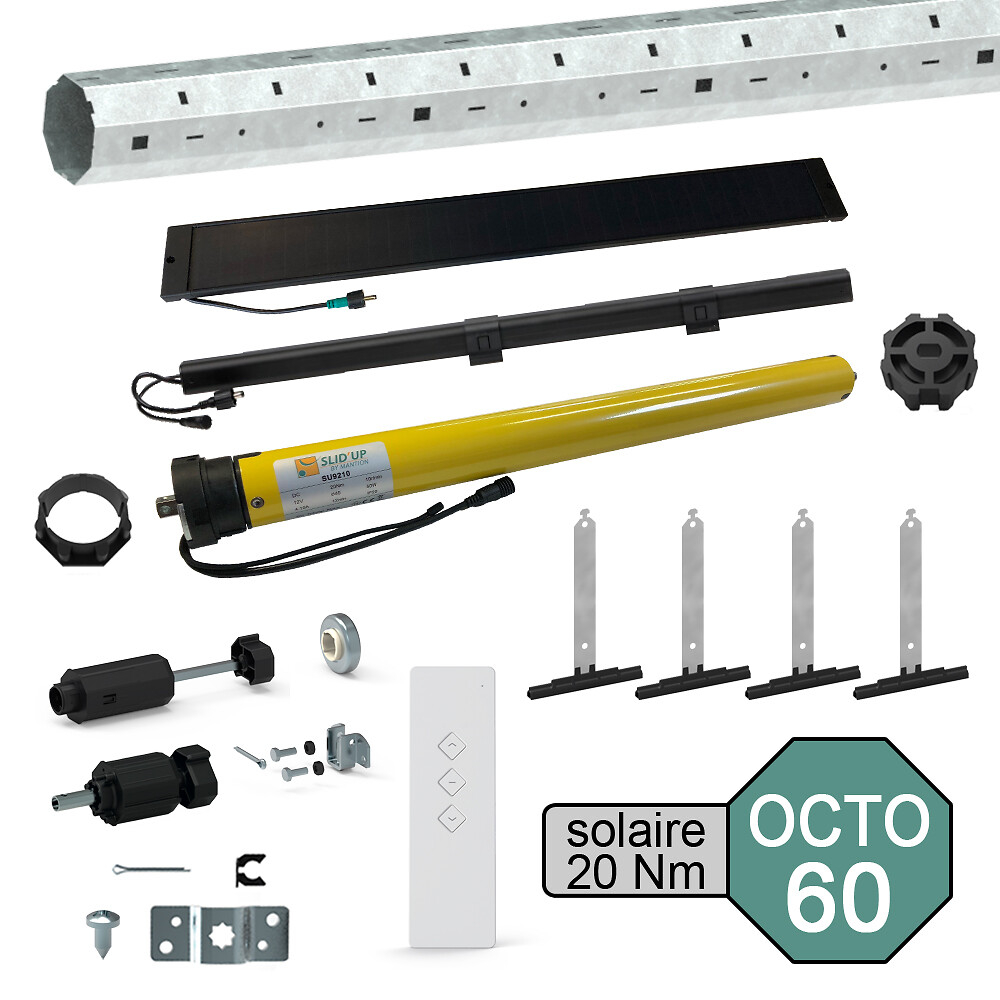

Contenu du kit :
- 1 moteur radio solaire Ø 45 mm 20 Nm (pour volet roulant de 40 kg max)
- 1 tube octogonal télescopique recoupable Ø 60 mm
- 1 kit adaptateur moteur Ø 45 mm pour tube octogonal Ø 60 mm
- 1 batterie 12 V 5100 mAh
- 1 panneau solaire extérieur
- 1 télécommande radio 3 boutons (ref SU9240)
- 1 rallonge de 3 m pour panneau solaire (ref SU9250)
- 1 support moteur (ref SU9270)
- 4 attaches à clipper pour lames de 8 mm (ref WKH880G) (pour des lames de 14 mm, utiliser les attaches WKH883C à visser)
- 1 embout d'axe renforcé type traditionnel pour tube octogonal Ø 60 mm + support
- 1 embout d'axe renforcé type rénovation pour tube octogonal Ø 60 mm crabot femelle + roulement
- 2 vis M3,5x13
DOC TECHNIQUE
Notice de pose SU9200PRÉSENTATION VIDÉO
FABRIQUÉ POUR VOUS
De la conception à la commercialisation, SLID'UP by Mantion est le spécialiste Français des systèmes coulissants et des motorisations pour l'habitat.
MARQUE
FICHE TECHNIQUE
| Utilisation / Application | Volet roulant |
|---|---|
| Type de commande | Radio |
| Diamètre | 45 mm |
| Matière | Acier galvanisé |
| Largeur max. de la baie | 2800 mm |
| Puissance max | 50 W |
| Poids max volet roulant | 40 kg |
| Largeur min. de la baie | 780 mm |
| Couple moteur | 20 Nm |
| Type de moteur | Tubulaire |
| Tension moteur | 12 V DC |
| Type de produit | Kit motorisation |
| Indice de protection | IP20 |
| Vitesse de rotation du volet | 10 rpm |
| Type de tube | OCTO Ø 60 mm |
| Recoupable | Oui |
| Type de tube - Couple moteur | OCTO 60 - 20 Nm |
| Type de montage | Rénovation Traditionnel |
| Marque | SLID'UP by Mantion |
| Garantie | 2 ans |
